Curic Align — canh chỉnh, phân bố đối tượng chính xác

[nhatminh]

Đặt xong mười cái đèn thả trên trần, nhìn thì thẳng hàng, in bản vẽ ra mới thấy cái lệch 12 mm, cái lệch
30 mm. SketchUp không có lệnh align: muốn thẳng hàng thì phải bắt điểm bằng inference, mà bắt điểm thì
phụ thuộc góc nhìn và độ zoom. Curic Align đưa thao tác này về đúng bản chất của nó — chọn đối tượng,
chọn trục, bấm một nút.

Plugin này giải quyết việc gì

Curic Align làm hai nhóm việc:

• Canh thẳng hàng (align) — đưa nhiều đối tượng về cùng một mặt phẳng theo trục X, Y hoặc Z: canh
  theo mép trái, mép phải, hoặc theo tâm.
• Phân bố đều (distribute) — chia khoảng cách giữa các đối tượng cho đều nhau, giữ nguyên hai đầu.

Nó làm việc trên bounding box của đối tượng, tức là hộp bao quanh group hoặc component, chứ không
phải trên từng mặt. Điều này quan trọng: đối tượng có bounding box lệch so với hình dạng thật (vì trục
component đặt sai, hoặc có hình học thừa nằm ngoài) sẽ canh ra kết quả không như mong đợi.

Cần phân biệt rõ: Curic Align canh đối tượng, còn Curic Align View là plugin khác, canh
camera cho vuông góc với một mặt. Hai cái tên gần nhau nhưng làm hai việc không liên quan.

Ứng dụng trong kiến trúc và thiết kế

• Canh hệ lam mặt đứng — dãy lam nhôm nhập từ thư viện thường lệch nhau vài mm ở mép trên. Chọn cả
  dãy, canh theo mặt trên, rồi phân bố đều theo phương ngang. Bước lam đều thì bóng đổ trên mặt đứng
  mới ra nhịp, đây là thứ nhìn thấy ngay trong ảnh render.
• Chia bước cột, bước cửa trên mặt bằng — đặt cột đầu và cột cuối đúng vị trí trục, thả các cột
  giữa vào khoảng đó rồi phân bố đều. Nhanh và chắc chắn hơn việc gõ khoảng cách rồi copy mảng, nhất là
  khi tổng chiều dài không chia hết cho bước.
• Canh đèn, miệng gió, đầu phun chữa cháy trên trần — đây là nhóm thiết bị bắt buộc phải đều trong
  hồ sơ MEP. Canh theo trục và phân bố đều theo hai phương là xong một mảng trần.
• Canh nội thất theo tường — dãy tủ, dãy bàn làm việc, ghế trong phòng họp. Canh mép sau về sát mặt
  tường, rồi phân bố đều theo chiều dài phòng.
• Sắp bản vẽ và ghi chú trong không gian model — khi trình bày trực tiếp trong SketchUp, canh các
  khung ảnh và text cho thẳng hàng giúp trang trình bày sạch, không phải căn bằng mắt.

Thông tin plugin

Mục	Chi tiết
Tên chính thức	Curic Align
Tác giả	Curic
Giá	Miễn phí tại cửa hàng chính chủ
Trang chính chủ	https://curic.gumroad.com/l/curic_align
Hãng	https://curic.io/
Đừng nhầm với	Curic Align View — plugin canh camera, không phải canh đối tượng

Cách dùng

1. Cài file .rbz qua Extension Manager > Install Extension.
2. Bật thanh công cụ Curic Align qua View > Toolbars.
3. Chọn tất cả đối tượng cần canh. Thứ tự chọn không quan trọng, nhưng phạm vi chọn thì quan trọng —
   chọn nhầm một cái nằm xa sẽ kéo cả nhóm theo.
4. Bấm nút canh tương ứng: canh trái, canh phải, canh tâm theo từng trục.
5. Với phân bố đều: chọn nhóm, bấm nút distribute theo trục cần chia. Hai đối tượng ngoài cùng đứng
   yên, các đối tượng giữa được chia đều khoảng cách.
6. Đặt phím tắt cho hai lệnh dùng nhiều nhất trong Window > Preferences > Shortcuts — công cụ này
   chỉ thực sự nhanh khi không phải rê chuột lên thanh công cụ.

Mẹo và lưu ý

• Kiểm tra trục của component trước khi canh. Component có trục đặt lệch sẽ có bounding box lệch,
  và canh theo bounding box sẽ ra kết quả nhìn không thẳng dù về mặt số liệu là đúng.
• Hình học thừa nằm ngoài (một đường kẻ quên xoá, một mặt phụ) làm bounding box phình ra. Dọn trước khi
  canh.
• Canh trước, nhân bản sau. Canh xong một cụm mẫu rồi mới copy cho cả mặt đứng thì đỡ hơn nhiều so với
  canh cả trăm đối tượng đã rải khắp nơi.
• Phân bố đều tính theo khoảng cách giữa các bounding box, nên các đối tượng có kích thước khác nhau
  sẽ ra khoảng hở đều chứ không phải khoảng tim đều. Cần khoảng tim đều thì canh tâm rồi phân bố tâm.

Dùng kèm hoặc thay thế

• Gói trả phí cùng hãng, có Extend và Stretch bổ trợ: Curic Studio — bộ plugin dựng hình cho kiến trúc sư
• Cắt gọn dãy đã canh theo một mặt: Curic Knife — cắt mặt và dựng mái ngói
• Xô lệch nhẹ sau khi đã canh, cho cảnh quan bớt máy móc: Randomizing Objects — xô lệch vị trí, xoay, tỷ lệ tự nhiên
• Thanh công cụ tổng hợp có lệnh canh cơ bản: S4U — bộ công cụ dựng hình phổ biến của cộng đồng Việt

Video tham khảo (YouTube)

• How to Use Curic Align Plugin For SketchUp (TutorialsUp)
• ALIGN OBJECTS in SketchUp with CURIC ALIGN - Free Extension Tutorial (TheSketchUpEssentials)
• Quickly Align Objects in SketchUp with Curic Align - SKETCHUP EXTENSION TUTORIAL (TheSketchUpEssentials)
• Curic Align Plugin For SketchUp -Tutorial (Civil Engineering Survey)

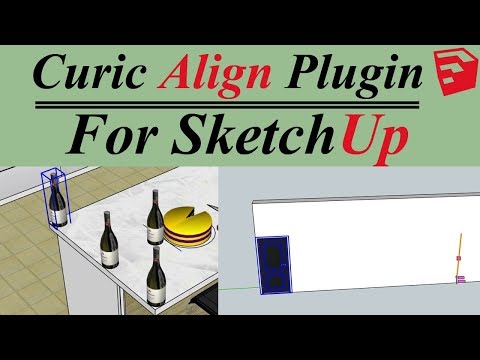

• Curic Align Plugin For Sketchup (Zoe Mia)
